Guía de selección de granulometría del corindón blanco fundido para mejorar la trabajabilidad y la vida útil de refractarios
La elección de la granulometría del corindón blanco fundido influye de forma directa en la fluidez, la compactación y la resistencia al desgaste térmico de los refractarios de alta temperatura. Este artículo explica una estrategia práctica de clasificación desde finos hasta áridos gruesos, y compara el comportamiento de partículas esféricas frente a irregulares en aplicaciones como masas de apisonado y piezas prefabricadas. Con base en datos de pruebas de clientes europeos y norteamericanos, se describen diferencias medibles en densidad aparente, reología y resistencia al desconchado térmico. Además, para condiciones severas como hornos de arco eléctrico y reactores de craqueo catalítico, se propone una lógica de selección guiada por gradientes de temperatura y distribución de tensiones térmicas, facilitando decisiones técnicas más precisas. Como soporte de ingeniería, Rongsheng Refractory ofrece corindón blanco de alta pureza (Al₂O₃ ≥ 99,5%), control estable de calidad con ISO9001 y soluciones de granulometría personalizadas para proyectos globales.
Guía práctica de selección de granulometría en alúmina blanca fundida (WFA) para mejorar la instalación y la vida útil de refractarios
La selección de tamaño de grano en la alúmina blanca fundida no es un detalle de compra: define la fluidez en obra, la densidad tras el vibrado o apisonado, y la resistencia real frente a choque térmico, escoria, gases y abrasión. Este artículo explica, con enfoque de ingeniería y lenguaje claro, cómo elegir entre polvos finos, fracciones intermedias y áridos gruesos, y cuándo conviene grano esférico vs grano irregular en piezas como masas apisonables, colables y ladrillos/preformas.
Pregunta rápida (para tu equipo de mantenimiento): ¿Tu horno pertenece a un escenario de alta tensión térmica por gradiente (arranques/paradas frecuentes) o a un escenario de erosión/química (flujo continuo, escorias, catalizadores)?
La respuesta suele indicar qué “mezcla de granos” y qué morfología conviene priorizar.
1) Por qué la granulometría manda: empaquetamiento, agua y microestructura
En refractarios de alta alúmina, la granulometría actúa como “arquitectura” del cuerpo: los granos gruesos aportan esqueleto y resistencia a abrasión; las fracciones medias rellenan huecos; y los finos controlan la reología y la densificación. Cuando la distribución está bien diseñada, baja la porosidad abierta, mejora la resistencia a penetración de escoria y se estabiliza el módulo elástico frente a ciclos térmicos.

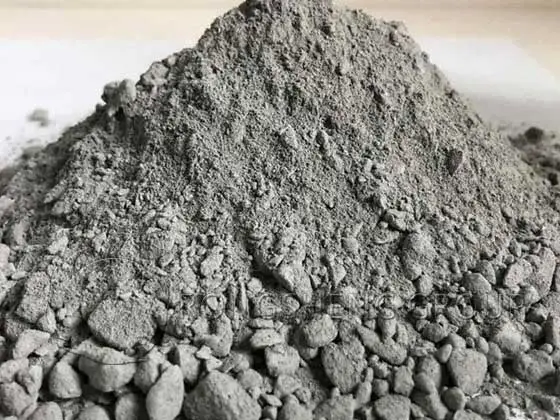

Infografía (tabla): estrategia de fracciones por objetivo de desempeño
| Objetivo en obra/servicio |
Qué fracción refuerza |
Rango típico (referencia) |
Riesgo si falta |
| Máxima densidad y baja porosidad |
Mezcla continua (fino + medio + grueso) |
0–5 mm (colables), 0–8 mm (apisonables) |
Mayor permeabilidad y penetración de escoria |
| Fluidez (bombeo/vibrado) con baja agua |
Finos controlados + grano esférico |
Finos < 45 μm (8–18%), 0.2–1 mm (clave) |
Segregación o mezcla “seca” difícil de compactar |
| Resistencia a choque térmico/descamación |
Estructura con gradación + porosidad controlada |
Fracción gruesa 1–3 mm + medios 0.3–1 mm |
Microfisuras inestables y spalling acelerado |
| Alta resistencia a abrasión |
Mayor porcentaje de árido grueso de alta dureza |
3–5 mm (según espesor de revestimiento) |
Desgaste rápido y aumento de mantenimiento |
*Rangos orientativos; el diseño final depende del ligante, el aditivo dispersante, el método de colocación y la geometría del equipo.
2) Grano esférico vs grano irregular: qué cambia de verdad en colables y preformas
En la práctica, la morfología del grano altera el “comportamiento” del material durante la colocación y, después, la forma en que el refractario disipa tensiones. El grano esférico suele reducir fricción interna, mejora el flujo y ayuda a disminuir el agua total. El grano irregular tiende a aportar mayor “anclaje” mecánico entre partículas, lo cual puede ser positivo en ciertas preformas o ladrillos donde la compactación y la resistencia verde son críticas.
Aplicación rápida (tabla comparativa): ¿dónde rinde mejor cada forma?
| Aplicación |
Grano esférico (tendencia) |
Grano irregular (tendencia) |
Nota técnica |
| Colables de baja cementación (LCC/ULCC) |
Excelente fluidez y menor demanda de agua |
Bueno, pero puede subir el agua o exigir más dispersante |
Menos agua = mejor densidad y menor permeabilidad |
| Masas apisonables (ramming) |
Muy buena compactación con menor esfuerzo |
Muy fuerte trabazón mecánica |
La energía de apisonado y el espesor mandan |
| Ladrillos y preformas prensadas |
Puede mejorar el llenado del molde |
Alta resistencia verde por interbloqueo |
Controlar finos para evitar laminación |
| Zonas de choque térmico severo |
Ayuda a uniformidad de microestructura |
Puede inducir concentraciones locales de tensión |
La curva granulométrica es tan importante como la forma |
Cuadro de datos (pruebas en cliente, UE/EE. UU., valores de referencia):
En colables de alta alúmina colocados por vibración (espesor 60–80 mm), una formulación con fracción 0.2–1 mm mayoritariamente esférica permitió bajar el agua de mezcla de 5.2% a 4.4%. Resultado: densidad aparente tras secado de 3.05 → 3.12 g/cm³ y reducción de porosidad abierta de 14.0% → 12.2%. En ciclos térmicos 25↔1100 °C, la pérdida de módulo por microfisuración se redujo alrededor de 15–20% (dependiendo del ligante).
3) Lógica de selección por gradiente térmico y distribución de tensiones
Para muchos equipos, el fallo no ocurre por “falta de dureza”, sino por tensión térmica acumulada y caminos rápidos de penetración (poros conectados). Por eso, la granulometría ideal depende de dónde se concentran los gradientes: cara caliente vs zona de respaldo, esquinas, juntas y puntos de impacto.
Matriz de decisión (simple y accionable)
Tipo A — Gradiente térmico alto + ciclos frecuentes
Priorizar curva continua y controlar finos (evitar exceso <45 μm), combinando fracciones medias para amortiguar tensiones. En muchas plantas, introducir una proporción de grano esférico en 0.2–1 mm mejora la colocación y reduce el agua, lo que ayuda a minimizar poros conectados.
Tipo B — Erosión/abrasión dominante (flujo, impacto, polvo)
Elevar el porcentaje de árido grueso (por ejemplo 1–3 mm y 3–5 mm según espesor) con buena tenacidad. Mantener fracción fina suficiente para cohesión, sin “ahogar” el esqueleto. Si el material se coloca por vibración, el esférico suele facilitar densificación homogénea.
Tipo C — Ataque químico (escoria alcalina, vapor, sales, catalizador)
Enfocar en densidad + baja permeabilidad: mezcla de granos que maximice empaquetamiento y reduzca porosidad abierta. Ajustar finos y dispersantes para bajar agua; una microestructura más cerrada suele mejorar la resistencia a penetración y reacción.
4) Recomendaciones por escenarios exigentes: EAF y FCC
Horno de arco eléctrico (EAF): impacto térmico + escoria + reparaciones rápidas
En EAF, la prioridad suele ser resistir ciclos y ataque químico sin perder integridad en zonas de alta energía. Para masas de reparación o apisonables, una granulometría con esqueleto (1–3 mm) y relleno medio (0.3–1 mm) ayuda a sostener estructura, mientras que los finos deben ser suficientes para cohesión sin disparar el agua.
- Si el problema es spalling: priorizar gradación continua y controlar finos ultrafinos; evitar “picos” de una sola fracción.
- Si el problema es penetración de escoria: bajar permeabilidad mediante mejor empaquetamiento y menor agua de mezcla.
- Si la obra es crítica: el grano esférico suele mejorar consistencia de colocación y reduce variabilidad por operario.
Reactor FCC/regenerador: erosión continua y altas velocidades
En unidades FCC, el desgaste por partículas y flujos puede dominar. Aquí, además de la química, el reto es la erosión sostenida. Un diseño con mayor participación de árido resistente y una matriz densa reduce la pérdida de material. En colables, el control de reología (flujo sin segregación) es clave para no crear “caminos débiles”.
- Para reducir erosión: reforzar fracciones 1–3 mm y 3–5 mm (según espesor), manteniendo matriz cerrada.
- Para evitar segregación: equilibrar finos y medios; el exceso de finos puede aumentar demanda de agua y micro-porosidad.
- Para estabilidad en vibrado: el esférico en fracción media mejora el llenado en geometrías complejas.
5) Señales de que tu granulometría “no está bien” (y cómo corregir sin reformular todo)
La mezcla pide demasiada agua
Suele indicar exceso de superficie específica (demasiado fino) o fracción media mal balanceada. Ajustar el “puente” 0.2–1 mm y revisar finos <45 μm puede recuperar fluidez sin aumentar agua.
Segregación / sangrado durante vibrado
A menudo falta una transición granular o hay exceso de grueso sin relleno. Incrementar fracción media y estabilizar la matriz suele reducir el sangrado y mejorar uniformidad.
Descamación temprana pese a buena resistencia “en papel”
Normalmente el problema es el gradiente térmico + microestructura. Una curva continua, porosidad controlada y menor permeabilidad tienden a mejorar la tolerancia a ciclos, más que “subir pureza” sin tocar la granulometría.
6) Qué esperar de una alúmina blanca fundida “de ingeniería” (y cómo pedirla al proveedor)
En compras B2B, la especificación no debería quedarse en “malla”: conviene exigir curva granulométrica, tolerancias por fracción, y consistencia por lote. Para aplicaciones críticas, la pureza y la estabilidad del proceso de fusión también importan. En este sentido, 荣盛耐火材料 suele trabajar con Al₂O₃ ≥ 99.5% (referencia para WFA de alta pureza), y ofrece soporte técnico para aterrizar una curva que funcione en su método de colocación.
Checklist de compra (para técnico + compras)
- Certificado de análisis con Al₂O₃, Na₂O (indicador de impurezas), Fe₂O₃ y SiO₂.
- Curva de distribución por fracciones y control de finos (<45 μm).
- Opción de morfología esférica o irregular según el sistema (colable, apisonable, preforma).
- Trazabilidad y consistencia: ISO9001 como base para control de procesos y estabilidad de lote.
- Posibilidad de solución a medida (mezclas por curva objetivo, no solo por malla estándar).
¿Quieres una curva de granulometría optimizada para tu horno y tu método de instalación?
Solicita una recomendación basada en tu temperatura de operación, ciclos térmicos, espesor de revestimiento y mecanismo dominante de fallo. 荣盛耐火材料 ofrece planes de granulometría personalizables y documentación técnica para proyectos de refractarios de alta exigencia.
Si compartes el tipo de equipo (EAF, FCC, cuchara, canal, horno rotatorio), el método de colocación (vibrado, bombeo, apisonado, prensado) y el patrón de daños (erosión, infiltración, spalling), es posible ajustar la granulometría para que la obra sea más estable y el revestimiento dure más en condiciones reales.
